‌波峰焊治具的选择需紧密围绕产线的PCB特性、焊接工艺参数、自动化水平及成本控制目标‌，才能实现良率提升与长期稳定生产。

结合你关注的工程技术背景和产线实际需求，以下是针对性的选型建议：

一、根据PCB板型与工艺特性匹配治具功能

‌薄板或柔性PCB（如FPC）‌

‌核心需求‌：防变形 + 均匀支撑

‌推荐方案‌：选用‌合成石治具‌，其低热膨胀系数可有效匹配PCB材质，避免高温下翘曲。

‌设计要点‌：增加底部支撑点密度，避免局部塌陷；采用真空吸附结构增强固定稳定性。

‌双面混装PCB（SMD + 插件）‌

‌核心需求‌：选择性焊接 + 元件保护

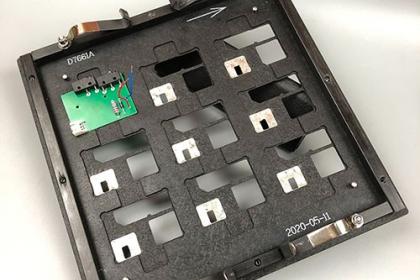

‌推荐方案‌：使用‌双面合成石治具‌，上层遮蔽已贴装SMD元件，下层开窗暴露通孔焊点。

‌注意‌：高元件区域（如电解电容）需在治具上开避让槽，防止压损。

‌高密度/细间距元件板（如QFP、BGA）‌

‌核心需求‌：定位 + 防连锡

‌推荐方案‌：优先选择‌钛合金复合结构治具‌或‌PEEK材料治具‌，具备超高尺寸稳定性与耐温性。

‌附加设计‌：增加拖锡片/挡锡条，引导焊料流动，减少桥接风险。

二、依据产线自动化程度优化治具结构‌手动或半自动线‌：可采用弹簧压片、蝶形螺母等简易夹紧机构，降低操作复杂度。

‌全自动高速线‌：必须设计‌标准化夹持位与导轨接口‌，匹配机械手取放节奏；建议添加‌RFID标签或条形码‌，便于MES系统追踪治具使用次数与维护周期。

三、按成本与寿命平衡材料选型表格

材料类型耐温性能使用寿命成本水平适用场景‌合成石（FR-5/PEEK）‌≤350℃>20000次中高高精度、多品种产线‌玻纤板（FR-4）‌≤260℃~5000次低常规消费电子、小批量试产‌铝合金（阳极氧化）‌需涂层防护中等中散热要求高、轻量化需求场景‌钛合金‌>600℃极长高军工、汽车电子等高端领域

💡 ‌提示‌：虽然合成石单价较高，但其长寿命和低故障率可显著降低全周期成本，尤其适合大批量生产。

四、结合焊接参数进行DFM（可制造性）设计‌无铅焊接（峰值260℃）‌：必须选用耐高温材料（如合成石、钛合金），普通塑料或劣质玻纤易变形失效。

‌传送速度较快（>1.2m/min）‌：需强化治具刚性，防止锡波冲击导致PCB浮起或移位。

‌密集插件区‌：建议在治具底部增设导流槽，减少锡波湍流，提升上锡均匀性
