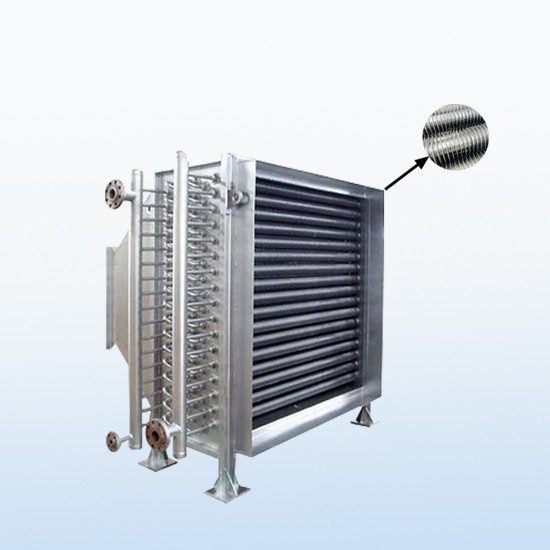

高温烟气空气翅片管余热回收器是一种利用翅片管强化传热的节能设备，专门用于回收工业高温烟气中的热能并转化为可用热风，广泛应用于锅炉、窑炉、冶金、化工等领域，具有显著的节能和环保效益。以下是其核心信息：

一、工作原理与核心功能热交换机制

高温烟气（通常200-800℃）流经翅片管外侧，通过翅片管的金属壁面将热量传递给管内流动的冷空气，使空气升温（可加热至100-400℃），用于助燃、干燥、供暖或工艺加热；同时烟气温度降低（降温幅度可达100℃以上），实现余热回收与减排双重目标。

核心优势

传热：翅片管通过扩展表面积（是光管的5-10倍），大幅提升换热效率，节气率可达9.14%（进水温度低于45℃时效果）。

耐高温与腐蚀：采用钢铝复合翅片管或铝合金材质，耐温性强（适应800℃烟气），抗酸性腐蚀能力仅次于不锈钢，使用寿命可达15年以上。

二、结构特点与技术创新关键组件

翅片管：核心传热元件，常见类型为钢铝复合翅片管（受热面积是热管余热回收器的十几倍），翅片间距和高度可定制，适配不同烟气含尘量（如宽间距防堵灰）。

逆向对流设计：烟气与空气流动方向相反，化传热温差，排烟温度可降至100℃以下（传统锅炉排烟温度通常180-250℃）。

防腐与耐用性：烟气侧管箱采用碳钢+航天防腐涂料（固化后形成瓷釉层），冷凝水收集箱耐弱酸腐蚀（冷凝水pH值6，无环境污染）。

功能扩展

多场景适配：可加热空气（助燃风、干燥物料）或水（锅炉补水、生活热水），冬季用于采暖回水加热，夏季切换加热锅炉给水，通过阀门控制实现全年利用。

安全保障：设计承压1.0MPa（水压试验1.25MPa），设置旁通烟道及烟道阀，故障时可不停炉检修，通风阻力小（不影响原设备运行）。

三、应用场景与节能效益典型应用领域工业锅炉/窑炉：预热助燃空气，提高燃烧效率（如燃油燃气锅炉节燃料4-18%），降低排烟热损失。

钢铁/水泥行业：高炉煤气、转炉烟气或窑炉废气余热回收，用于烘干原料或厂区供暖，减少额外能源消耗。

化工/印染：定型机、烘干机高温烟气回收，加热空气循环利用，降低生产能耗。

实际效益

节能成本：中小型锅炉年节省燃料费用可达数万元，大型工业窑炉投资回收期通常3-8个月。

环保减排：降低烟气排放温度，减少温室气体及污染物（如氮氧化物）排放，助力企业达标环保要求。

四、维护与选型要点日常维护

定期清灰：通过压缩空气吹扫或高压水冲洗翅片表面积灰，确保传热效率（建议每季度1次，含尘量大时增加频率）。

冷凝水排放：检查冷凝水收集箱及排放口，防止堵塞导致腐蚀（pH值6的弱酸性水可直接排入下水系统）。

选型依据

烟气参数：根据烟气温度（高温选耐温材质）、流量（匹配换热面积）、含尘量（选择防堵灰翅片结构）定制。

用途需求：需热风选气-气换热型，需热水选气-水型，多工况场景优先选择带切换功能的集成设备。

总结

高温烟气空气翅片管余热回收器通过“以废治废”实现能源循环利用，其核心优势在于传热、耐腐耐用及多功能适配，是工业节能减排的关键设备。实际应用中需结合烟气特性与生产需求定制设计，配合定期维护可长期稳定运行，兼具经济效益与环保价值。
