变压器油电压击穿试验仪全自动绝缘油介电强度测试仪(三杯)是我公司全体科研技术人员，依据GJ标准GB507-86及行标DL-474·4-92DL/T596-1996的有关规定，发挥自身优势，经过多次现场试验和长期不懈努力，精心研制开发的高准确度、全数字化工业仪器。

全自动决缘油介电强度测试仪操作简便，造型美观大方。由于采用了全自动数字化微机控制，所以测量精度高、抗干扰能力强、安全可靠。

仪器特点

本公司生产的三杯全自动决缘油介电强度测试仪LCD显示屏可以实现试验过程和结果显示,采用大容量单片机控制，工作稳定可靠；

仪器设有温湿度及时钟显示功能，并设有接地报警功能以提示客户注意安全；

仪器内设宽范围看门狗电路杜决了死机现象；

多种操作选择，仪器程序设有GB1986、GB2002两种GJ标准方法和自定义操作，能适应不同用户的多种选择；

仪器油杯采用特种玻璃一次浇铸成型，杜决了漏油等干扰现象的发生；

仪器独特的高压端采样设计让测试值直接进入A/D转换器，避免了在模拟电路中造成的误差，使测量结果更加准确；

全自动决缘油介电强度测试仪(三杯)内部具有过流、过压、短路等保护等功能，并具有极强的抗干扰能力，电磁兼容性好；

变压器油电压击穿试验仪技术指标

升压器容量 1.5 kVA

升压速度 2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四档任选

输出电压 0～100 kV（可选）

电压精度 ±（2%读数+2字）

电源畸变率 ＜1%

电极间隙 标准2.5 mm

试验次数 6 次（1-6次可选）

静放时间 5 min (1-9 min可选)

外形尺寸 730 mm×410 mm×390 mm

仪器重量 38 kg

使用条件

环境温度 0～40℃

相对湿度 ≤85%

工作电源 AC 220V（1 ± 10%）

电源频率 50 Hz (1 ± 10%)

功率消耗 ＜200 W

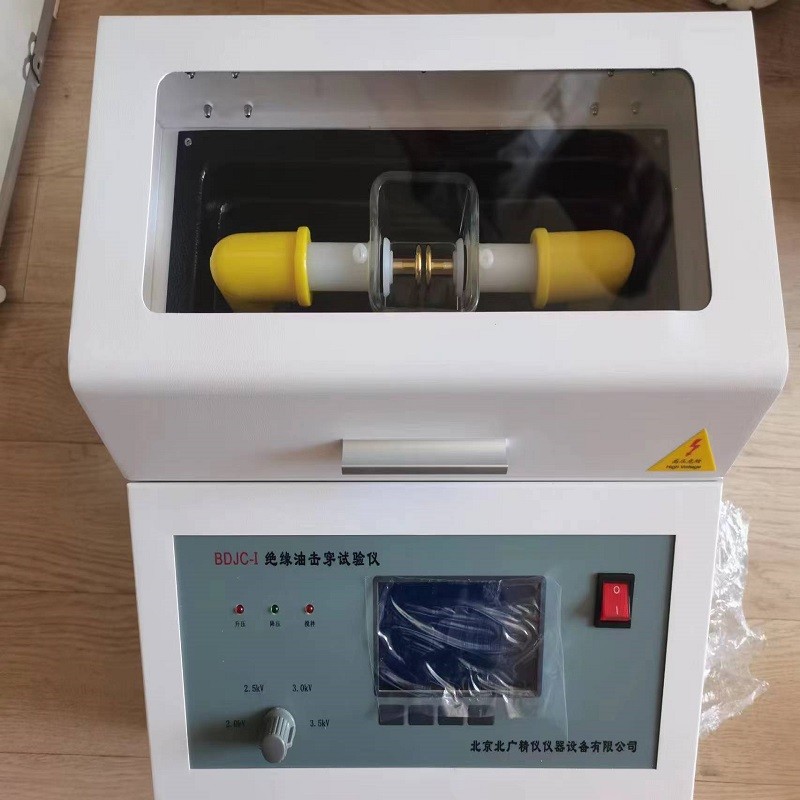

变压器油电压击穿试验仪

以下是绝缘油介电强度测试仪的校准步骤及注意事项，综合国家标准与主流校准方法整理：

一、‌校准前准备‌

‌环境条件‌

温度控制在(20±5)℃，湿度≤80%，无电磁干扰及振动。

仪器需可靠接地，高压舱门联锁功能正常。

‌标准器具‌

高精度标准分压器（精度高于被校仪器）及配套电压表。

标准电阻（模拟测试电流）或已知介电强度的参考油样。

‌设备检查‌

电极表面清洁无划痕，油杯无残留油污（需用石油醚+无水乙醇清洗）。

电极间距校准至2.5mm±0.1mm，确保平行度。

二、‌校准步骤‌

‌电压校准‌

‌单端测量法‌：将标准分压器并联至高压输出端，记录仪器显示值与标准分压器实测值，误差应≤±2%。

‌双路输出测量法‌：两路高压表分别连接电极，读数之和为实际输出电压。

‌升压速率验证‌

使用秒表或示波器监测升压时间，标准速率为2kV/s（球形电极）或3kV/s（平板电极）。

‌功能验证‌

用标准油样测试，对比击穿电压结果与标称值，偏差需符合GB/T 507或IEC 60156要求。

三、‌校准后处理‌

‌数据记录‌

保存校准数据（如10kV、20kV等关键点误差），生成校准报告。

‌调整与确认‌

若误差超限，按说明书调整仪器内部电位器或软件参数。

四、‌周期与规范‌

‌校准周期‌：每年至少1次，或更换传感器/经历极端环境后。

‌依据标准‌：JJF(新)33-2019等地方性校准规范。

一、国际标准

‌IEC 60156‌

国际电工委员会标准，规定绝缘液体工频击穿电压的测定方法，采用直径12.5mm球形电极，升压速率2kV/s，要求峰值因数在√2±5%范围内。

‌ASTM D877‌

美国材料与试验协会标准，适用于平板电极测试绝缘油介电强度，电极间隙2.5mm，升压速率3kV/s。

二、国家标准

‌GB/T 507-2002‌

中国国家标准，等效采用IEC 60156，规定使用球形或球盖形电极，升压速率2kV/s，需连续测试6次并剔除首次数据后取平均值。

‌GB/T 7595-2017‌

《运行中变压器油质量》，要求新油介电强度≥35kV/2.5mm，运行中油≥30kV/2.5mm。

三、行业标准

‌DL/T 429.9-1991‌

电力行业标准，适用于220kV以下设备用油检测，采用平板电极（直径25mm），升压速率3kV/s，短路电流需≥20mA。

‌DL/T 596‌

规定10kV设备运行中绝缘油介电强度≥25kV。

四、关键参数与测试要求

‌电极类型‌：球形（IEC/GB）或平板（ASTM/DL）。

‌升压速率‌：2kV/s（球形电极）或3kV/s（平板电极）。

‌环境控制‌：温度15-35℃，湿度≤75%，油样需静置消泡并过滤。

‌设备要求‌：电压波形近似正弦波，峰值因数误差±5%，短路电流≥20mA。
